一、產品概述

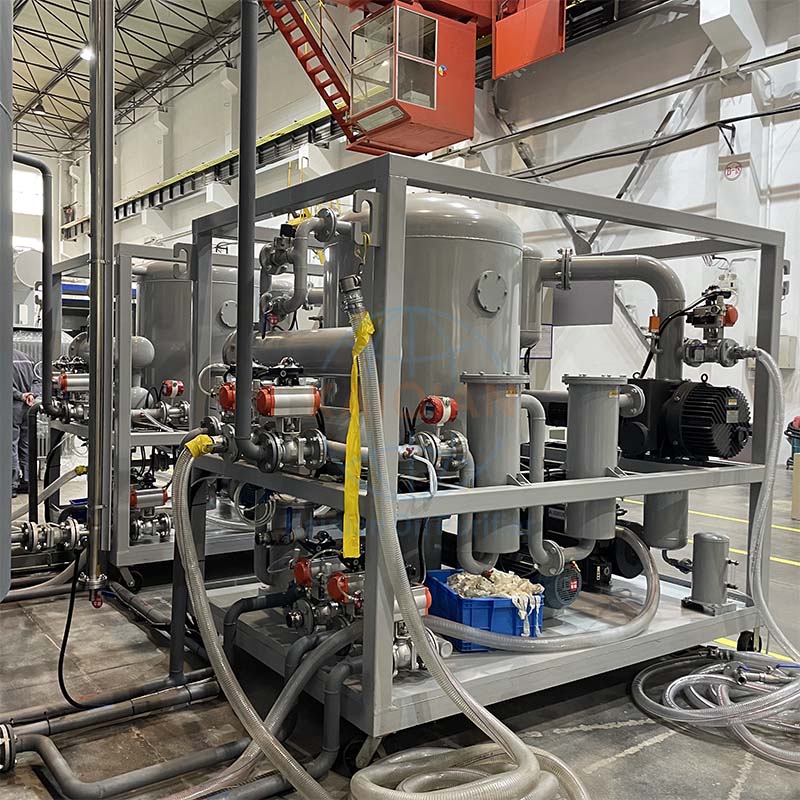

真空注油機是一款專為變壓器制造、電力維護及石油化工領域設計的高性能油處理設備。它集油品凈化、真空干燥、循環沖洗和真空注油功能于一體，適用于各類大型變壓器的組裝、檢修及新油深度處理。通過雙級真空系統與多重凈化技術，本設備可高效去除油液中的水分、氣體、雜質及酸性物質，顯著提升油品耐壓值，保障變壓器安全穩定運行。
二、核心功能與應用領域
廣泛應用場景：適用于10KVA至1000KVA變壓器的絕緣油凈化、真空注油、循環沖洗及干燥處理，同時可用于新油或進口油的高標準深度處理。
多功能集成：兼具油品凈化與獨立真空源功能，支持變壓器真空干燥及注油操作。
高效凈化能力：可脫除水分、氣體、乙炔、游離碳及酸性物質，處理后油品耐壓值顯著提高，符合國家標準。
三、設備主要參數
規格型號 ZL-JS200ZY 系列真空注油機主要技術參數 | |||
序號 | 名稱 | 技術參數 | 備注 |
1 | 介質 | 變壓器絕緣油 | |
2 | 公稱流量 | 6000 L/H -12000L/H | 可變流量設計 |
3 | 真空泵 | 抽速/200m3/H | |
4 | 羅茨泵 | 抽速/300L/S | |
5 | 真空泵電機 | 5.5KW/3P/380V/50Hz | |
6 | 羅茨泵電機 | 3KW/3P/380V/50Hz | |
7 | 三螺桿排油泵 | GR70SMT16B660L-BC70-200L/min | |
8 | 排油泵電機 | ABB變頻電機3KW3P/380V/50Hz | |
9 | 臺達變頻器 | 5.5KW | |
10 | 加熱功率 | 3P/380V/50Hz、40KWX3=120KW | |
11 | 過濾精度 | ≤1um | |
12 | 凈化后乙炔 | 0 | |
13 | 清潔度 | 6級 | |
14 | 水分 | ≤1PPM | |
15 | 壓力變送器 | 0-1.6MPa | |
16 | 電子真空計 | 0－100000Pa | |
17 | 液位變送器（日本橫河） | KPM220HM1ZM12P14SOBH08L08T1/CQKQ | |
18 | 工作壓力 | ≤0.5MPa | |
19 | 工作真空度 | ≤10pa | |
20 | 極限真空度 | ≤5pa | |
21 | 工作油溫 | 0-80℃ | |
22 | 破乳化時間 | 30/min | |
23 | 吸程 | ≥ 30m | |
24 | 揚程 | ≥ 30m | |
25 | 工作噪音 | ≤75dB(A) | |
26 | 連續工作時間 | ≥200h | |
27 | 平均無故障工作時間 | ≥20000h | |
28 | 設備操作方式 | 一鍵啟動(手動/自動可選) | |
29 | 設備電氣及系統 | 施耐德電氣元件 | |
30 | PLC系統西門子 | 6ES7288-1SR30-0AA1 | |
31 | 電源電壓 | 三相380V/50Hz | |
32 | 設備總功率 | 135KW | |
33 | 設備安裝方式 | 固定式或者移動式 | |
34 | 真空循環沖洗接口 | DN50 | |
35 | 抽真空干燥接口 | DN50 | |
36 | 抽真空注油接口 | DN25 | |
37 | 進、出油管徑 | DN50/DN50 | |
38 | 設備材質 | Q235鋼材 | |
39 | 設備外形尺寸 | 2200*1400*1900mm | |
40 | 設備整機重量 | 2300kg | |
技術質量：保證整機使用壽命20年，連續工作時間200小時，主要易損件使用壽命大于20000運行小時。重量和尺寸請以實物為準。 | |||
四、技術原理與工作流程
真空注油機基于減壓分離、精密過濾、螺旋噴淋霧化、分子吸附及真空干燥等技術，實現油品的高效凈化與處理：
初級處理：待處理油液經粗濾器去除大顆粒雜質，隨后進入加熱器進行預熱。
霧化分離：加熱后的油液通過二級過濾器進入螺旋噴淋霧化系統，形成霧狀油滴，在真空分離室內實現立體、多層蒸發，快速分離水分和氣體。
深度凈化：經過脫水、脫氣的油液在油泵驅動下通過精密過濾器，完成凈化循環。
排氣與排水：分離出的水蒸氣和氣體進入冷凝器，水分凝結后由積水倉排出，剩余氣體由真空泵抽離。
真空注油：凈化達標后的油品通過真空注油系統完成變壓器注油或補油。
五、產品特點與技術優勢
雙級真空系統：采用羅茨泵增壓與高真空分離技術，大幅提升脫水、脫氣效率，可去除99.8%的游離水與99.9%的游離氣體。
在線脫酸功能：集成脫酸系統，有效降低油品酸值，處理后酸值≤0.03mgkoH/g。
高效凈化指標：
二次凈化：含水量≤15mg/L，含氣量≤0.1%，耐壓值≥50KV；
三次凈化：殘余水分≤5-10ppm，殘余氣體≤0.05%，乙炔含量為0，耐壓值≥85KV。
大處理能力：支持單臺5-200噸油液的循環凈化處理，滿足大型變壓器作業需求。
可靠工藝設計：結合三維立體閃蒸與分子吸附技術，確保油品快速達到使用標準。
油品過濾后參數
性能項目 | 單位 | 起始值 | 一個循環 | 三個循環 | 最終值 | 檢驗方法 |
水分 | Mg/L | ＜50PPM | ≤20PPM | ≤5PPM | ≤3PPM | GB/T7600 |
酸值 | mgkoH/g | ＜0.03 | GB/T264 | |||
殘余氣體 | ％ | ＜10％ | ＜0.2％ | ＜0.1％ | ＜0.1％ | |
乙炔 | Mg/L | ＜0.3 | ＜0.1 | 0 | 0 | |
耐壓值 | KV | 30KV | 65KV | ≥85KV | ≥85KV | |
機械雜質 | ％ | 無 | 無 | 無 | GB/T511 | |
過濾精度 | 1um | |||||
含氣量測量方法按有關GB、DL或IEC標準GB、DL或IEC標準，含氣量測量方法按有關GB、DL或IEC標準 | ||||||
真空注油機以先進的技術配置與穩定的性能，為變壓器油處理提供全方位解決方案，助力電力與工業領域?qū)崿F(xiàn)高效、安全的設備運維。無論是新油處理還是舊油再生，本設備都能確保油品質量與設備壽命的雙重提升。
